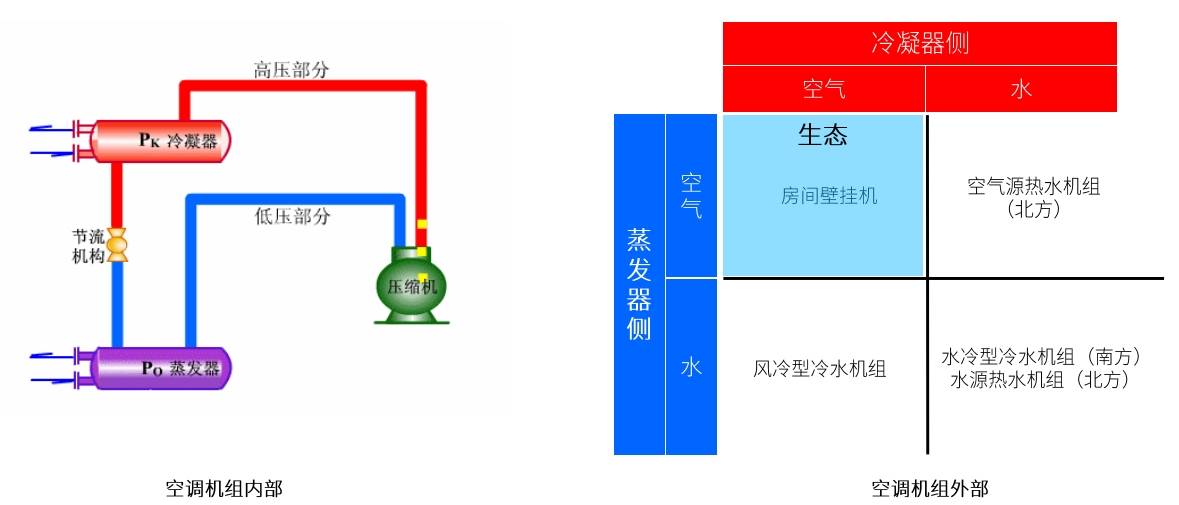

空调系统介绍：基本原理
空调主机内部流动的是制冷剂(氟利昂)
空调(空气调节)的核心环节
冷凝器：制冷剂完成冷凝放热过程
蒸发器：制冷剂完成蒸发吸热过程
空调解决方案覆盖类型

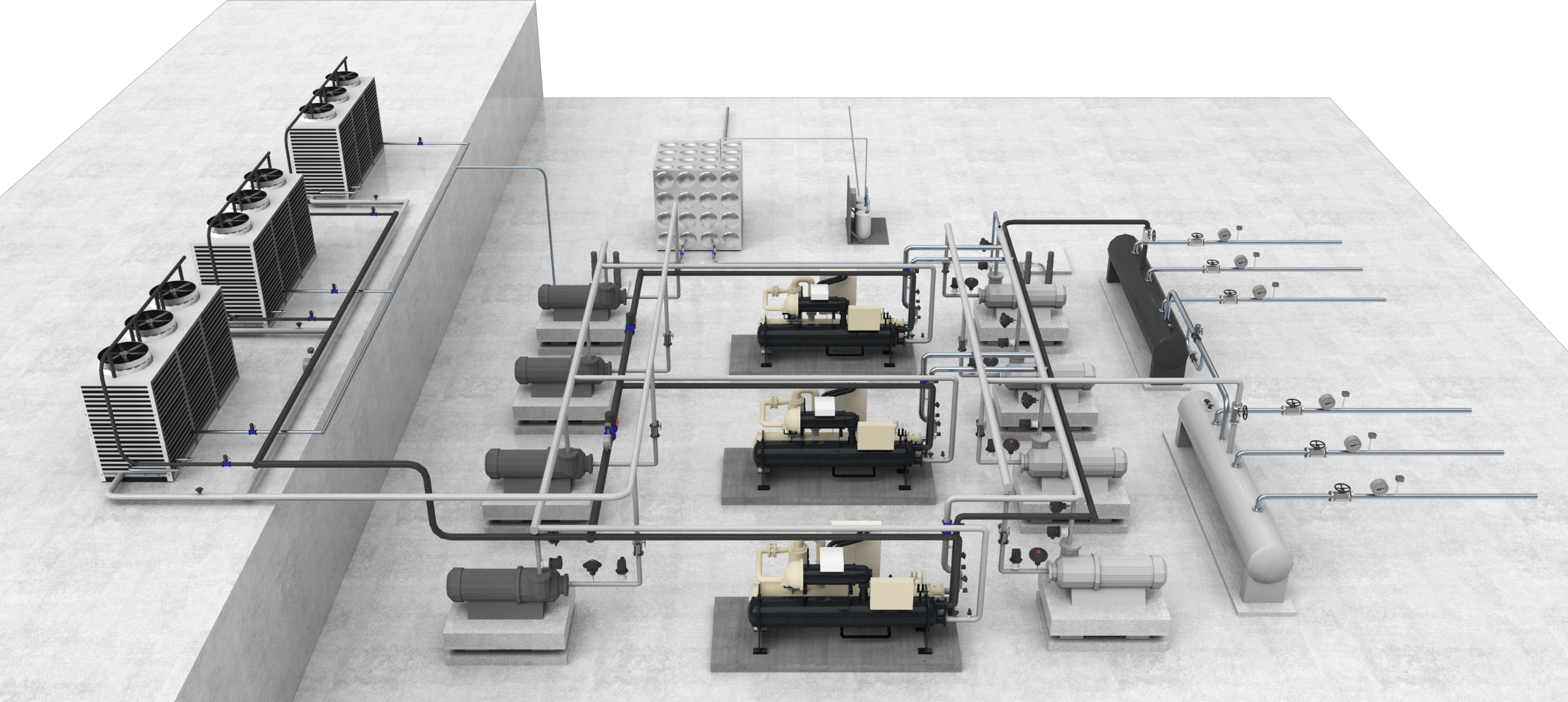

典型空调系统全景
入门级：台数≥3，总耗电量≥500万kW，总制冷量≥1MW
标准级：台数≥5，总耗电量500~1000万kWh，总制冷量1MW~5MW
旗舰级：台数≥7，总耗电量>1000万kWh，总制冷量>5MW
为客户建立可延展的数据底座：不同的场景，统一的交互

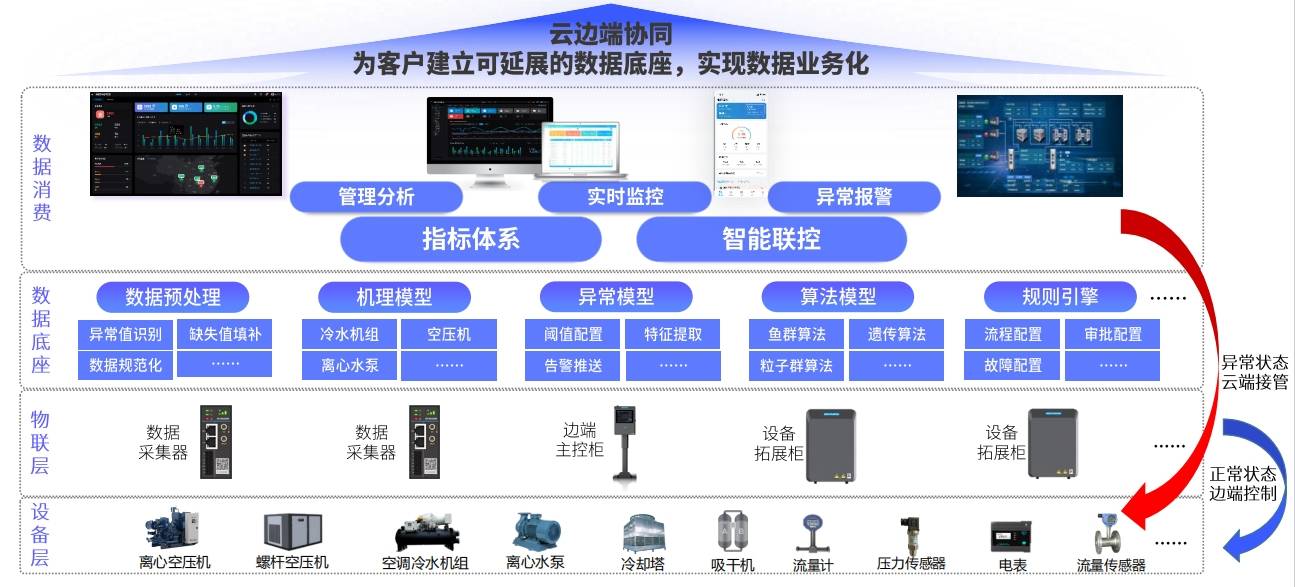

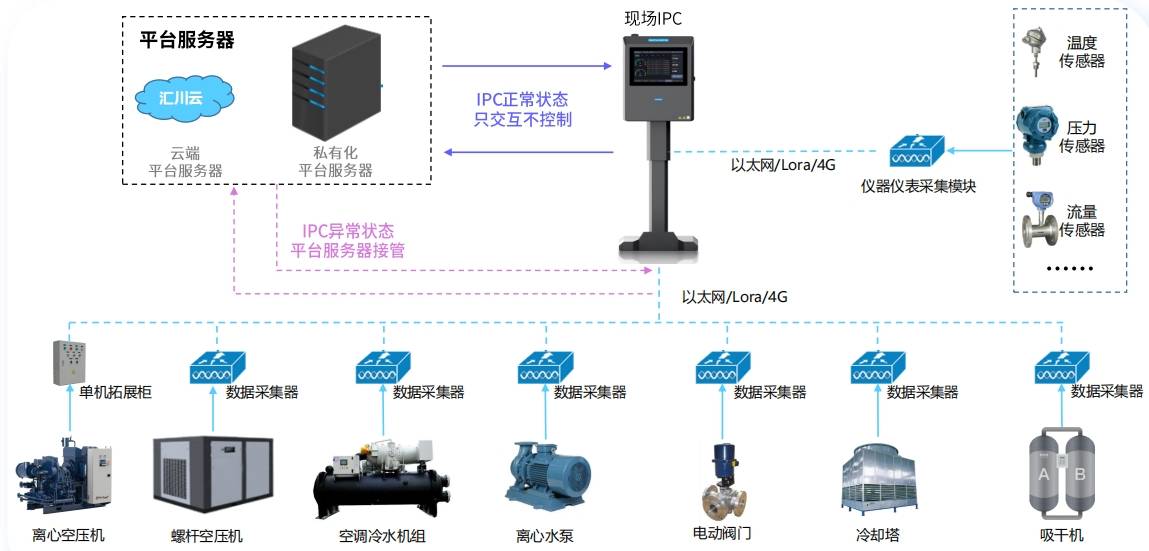

数字公辅解决方案整体架构：云边协同，安全为先

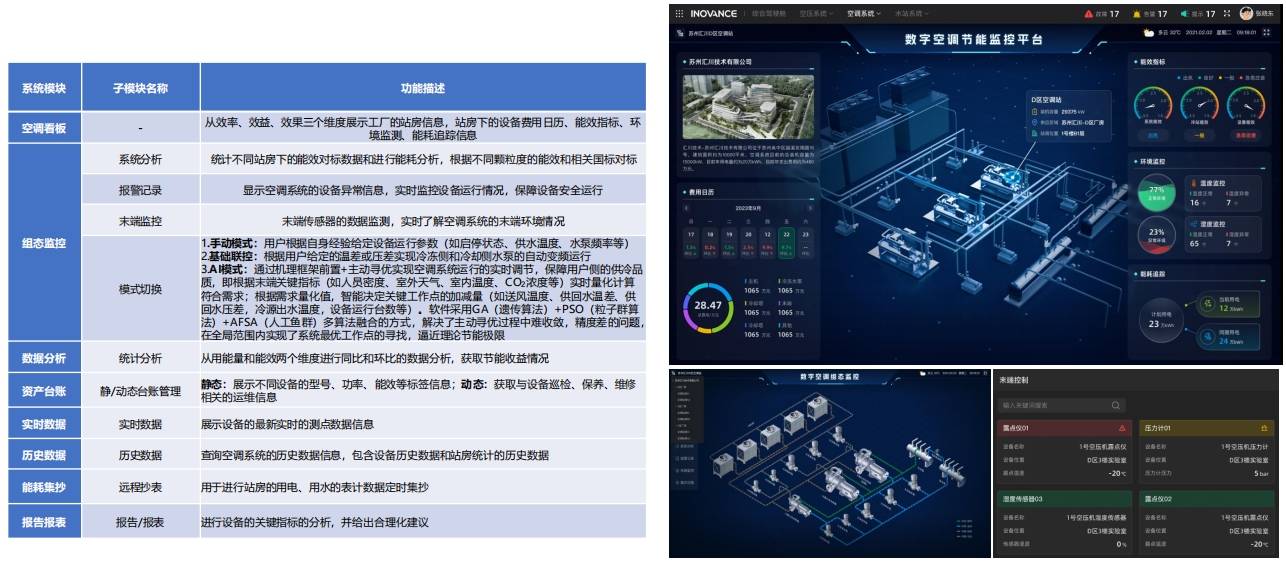

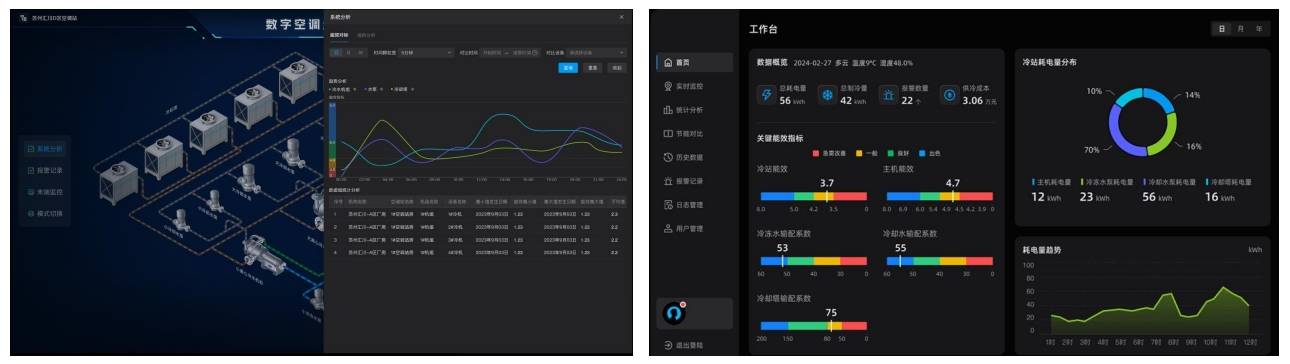

空调部分功能一览

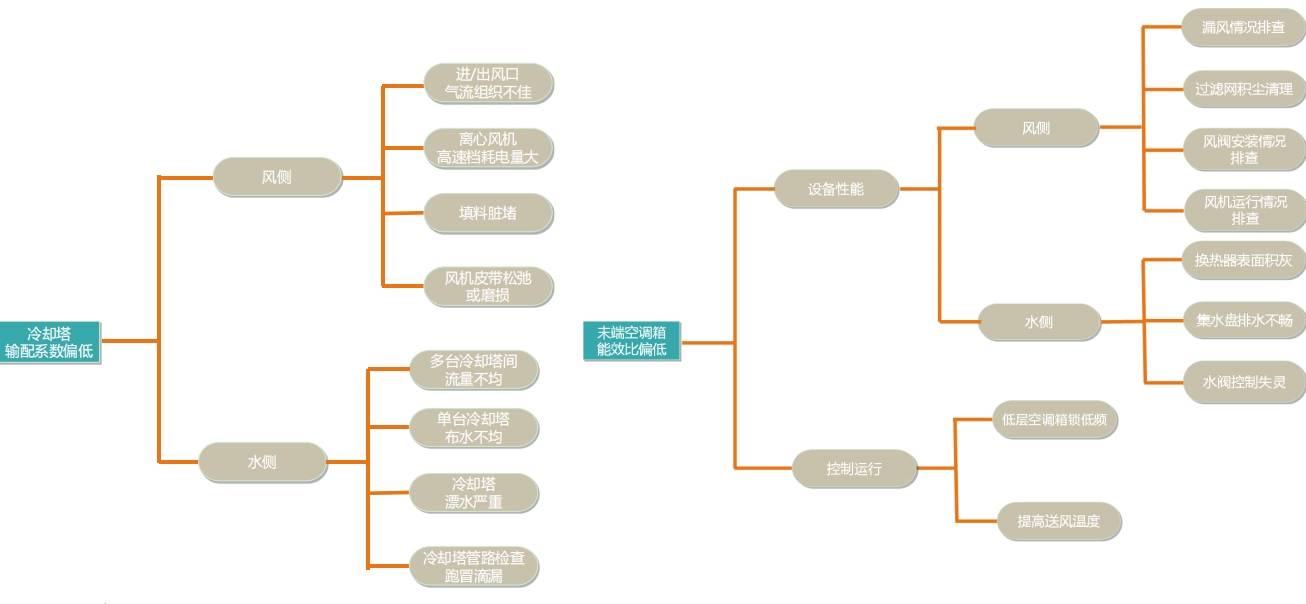

空调部分亮点功能：系统/站房/设备级对标找差
空调部分亮点功能：系统/站房/设备级对标找差

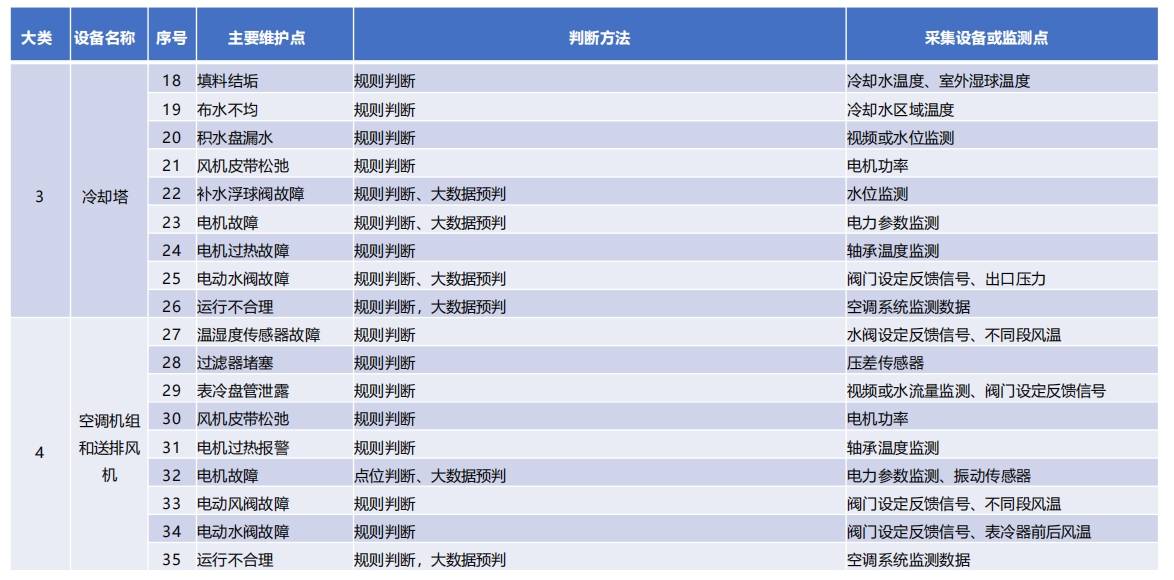

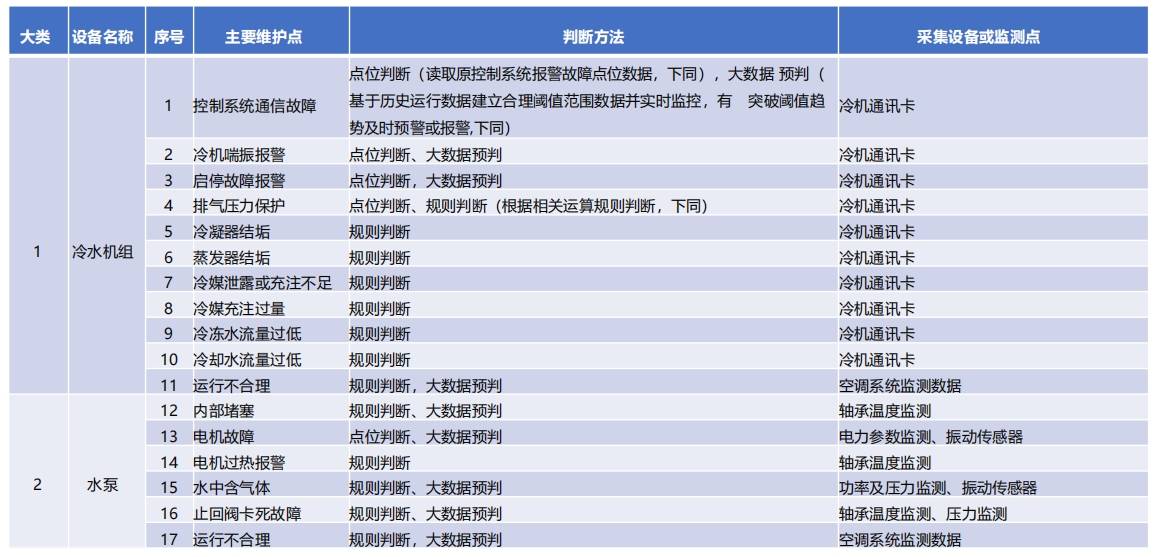

空调部分亮点功能：内置150+故障库，消除隐患，减少故障
空调部分亮点功能：内置150+故障库，消除隐患，减少故障
空调部分亮点功能：内置150+故障库，消除隐患，减少故障

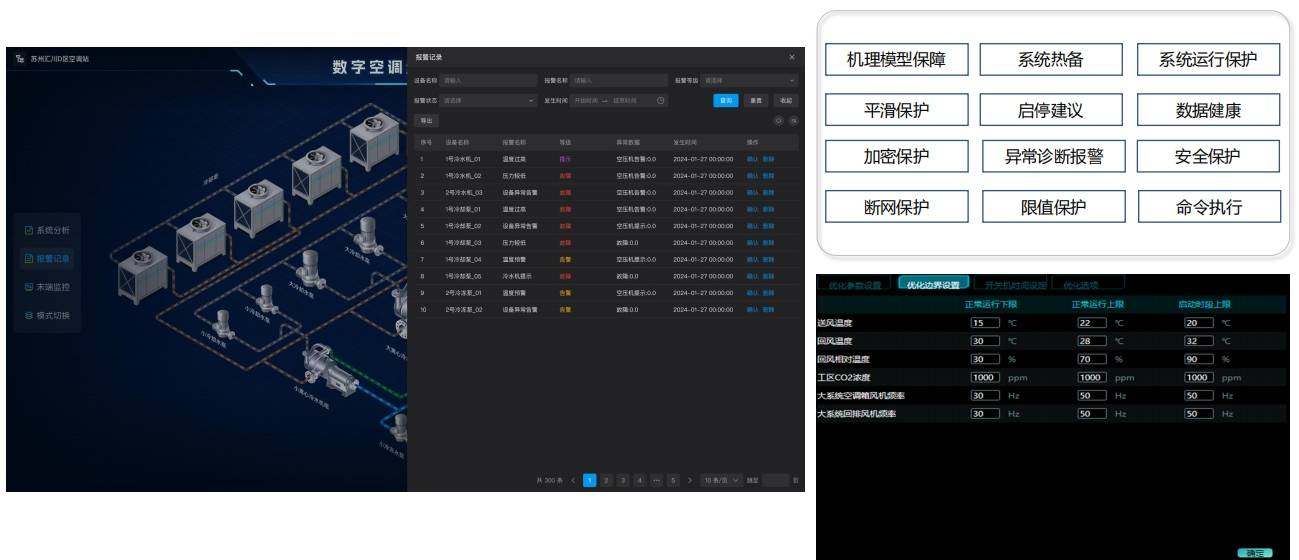

安全保护措施
1. 设备安全设置保护
变频器频率安全限值保护:频率下发过高或过低时将以限值运行，避免频率下发错误导致故障
-控制器掉电维持保护:现场控制器突然掉电时维持掉电前数值，避免掉电或重启时下发错误指令

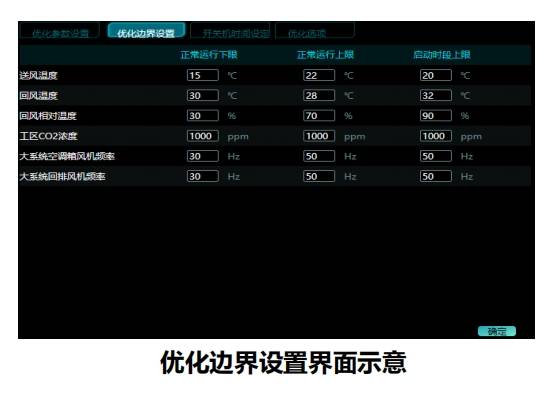

2. 平台优化值下发的保护
限值保护:平台对下发控制值进行上下限值保护
平滑保护:下发值与现场实际反馈值进行对比，按照小迭代步长的平滑方式对下发值进行稳定平滑处理，避免设备运行参数大范围变化
启停建议:平台仅在安全设置范围内下发运行控制参数，对设备启停仅输出优化建议
掉电/脱网维持保护:平台服务器突然掉电、脱网等故障，系统恢复时维持掉电前控制参数
3. 设备运行安全诊断与保护
设备异常诊断报警:当现场设备实际性能，超出正常的模型预测精度范围时，进行异常报警
设备安全保护处理:基于厂家提供的保护范围，对设备关键保护参数进行监控，提前或及时进行安全报警或处理流程。
系统运行限值保护
优化控制系统具有完善的安全保护控制措施，包括：
a. 冷冻水低流量保护措施:避免系统频繁加减回路、设备。当冷机
变流量工作时，流量低于冷水机组允许值时，具备冷机保护回路及控制功能。节能控制装置自动采取措施(如增大冷冻水流量)以保护制冷机组蒸发器安全运行。
b. 冷冻水低温保护措施:当制冷机组蒸发器的出水(即冷冻水的供
水)温度低于设定的下限值时，节能控制系统自动采取措施(如提
高冷冻水温度)以保证制冷机组蒸发器安全运行。
c. 冷冻水低压差保护措施:当冷冻水供回水压差ΔP小于设定的下
限值时，节能控制系统自动采取措施以保障末端空调设备所需流量。
d. 冷冻水高压差保护措施:当冷冻水供回水压差ΔP大于设定的上
限值时，节能控制系统自动采取措施以保障空调系统安全运行。

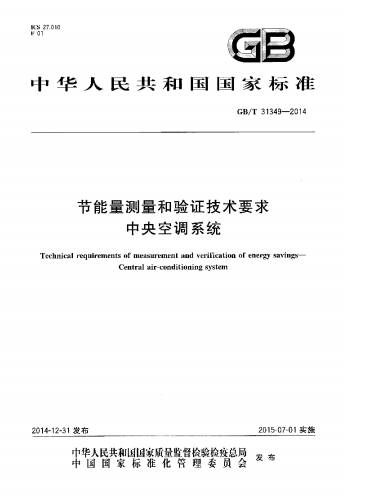

节能率核算方式：相似工况对比验证
为使节能测试的数据具有可比性，在交替运行的能耗测试过程中，应尽量满足以下条件:
1. 运行的空调设备(冷热源主机、水泵及风机)应一致，测量仪表应一致
2. 每天测试过程中，不能只在部分时间段运行，应覆盖空调系统正常运行的全部时间
3. 测试工况应尽量满足如下条件:负荷情况应基本一致，即室外气候条件和空调的使用情况应基本相同。如当测试条件差异超出上述范畴时，由双方协商决定室外平均干球温度偏差±1C以内室外平均相对湿度±5%以内生产产能偏差应在±5%以内
4.未采用空调数字化系统工况下，制冷主机的蒸发器出水温度、冷凝器进水水温、水泵频率和冷却塔开启台数由现场原有自控系统自行调节
5. 按照上述要求的条件进行节能率测试，节能率=(未采用空调数字化系统工况用电量-采用空调数字化系统工况用电量)/未采用空调数字化系统工况用电量x100%台
典型案例：XXX科技产业园-中央空调
空调系统测试效果

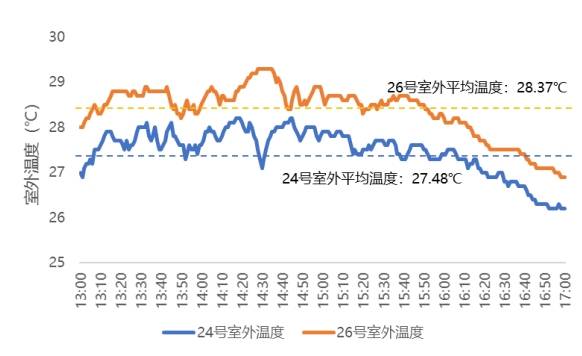

相似工况:10月24日/10月26日，下午1:00-5:00。室外气象条件较为接近。
测试结果：主机+水泵+空调末端
10月24日总耗电量：674.5kWh
10月26日总耗电量：437.8kWh
相似工况下节能量：236.7kWh
相似工况下节能率：35.1%
